DC2014A, Demo Board featuring LT8302ES8E Isolated 10V = VIN = 30V, VOUT = 5V @ 2.2A, Micro-power No-Opto-Isolated Flyback Converter

Referenzdesign unter Verwendung des Teils LT8302ES8E#PBF von Analog Devices

Vergrößern
DC2014A Image

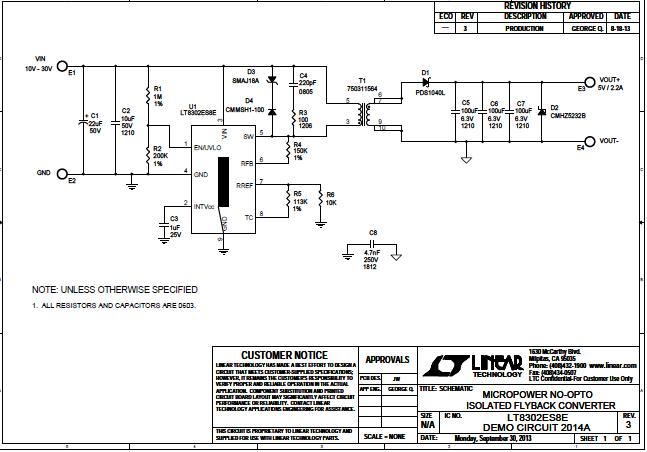

DC2014A Schematic
Bilder 1 / 2

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Automotive and Transportation
  • Medical System
  • Power Supplies

Beschreibung

  • DC2014A, Demo Board featuring LT8302ES8E Isolated 10V = VIN = 30V, VOUT = 5V @ 2.2A, Micro-power No-Opto-Isolated Flyback Converter. This demo circuit outputs 5V, and maintains tight regulation with a load current from 10mA to 2.2A over an input voltage from 10V to 30V. The output current capability increases with the input voltage

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    10 to 30 V
  • Output Voltage
    4.75 to 5.25 V
  • Output Current
    2.2 A
  • Efficiency
    84 %
  • Topology
    Flyback

Empfohlene Bauteile (1)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LT8302ES8E#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Flyback 8-Pin SOIC N EP Tube In den Warenkorb
