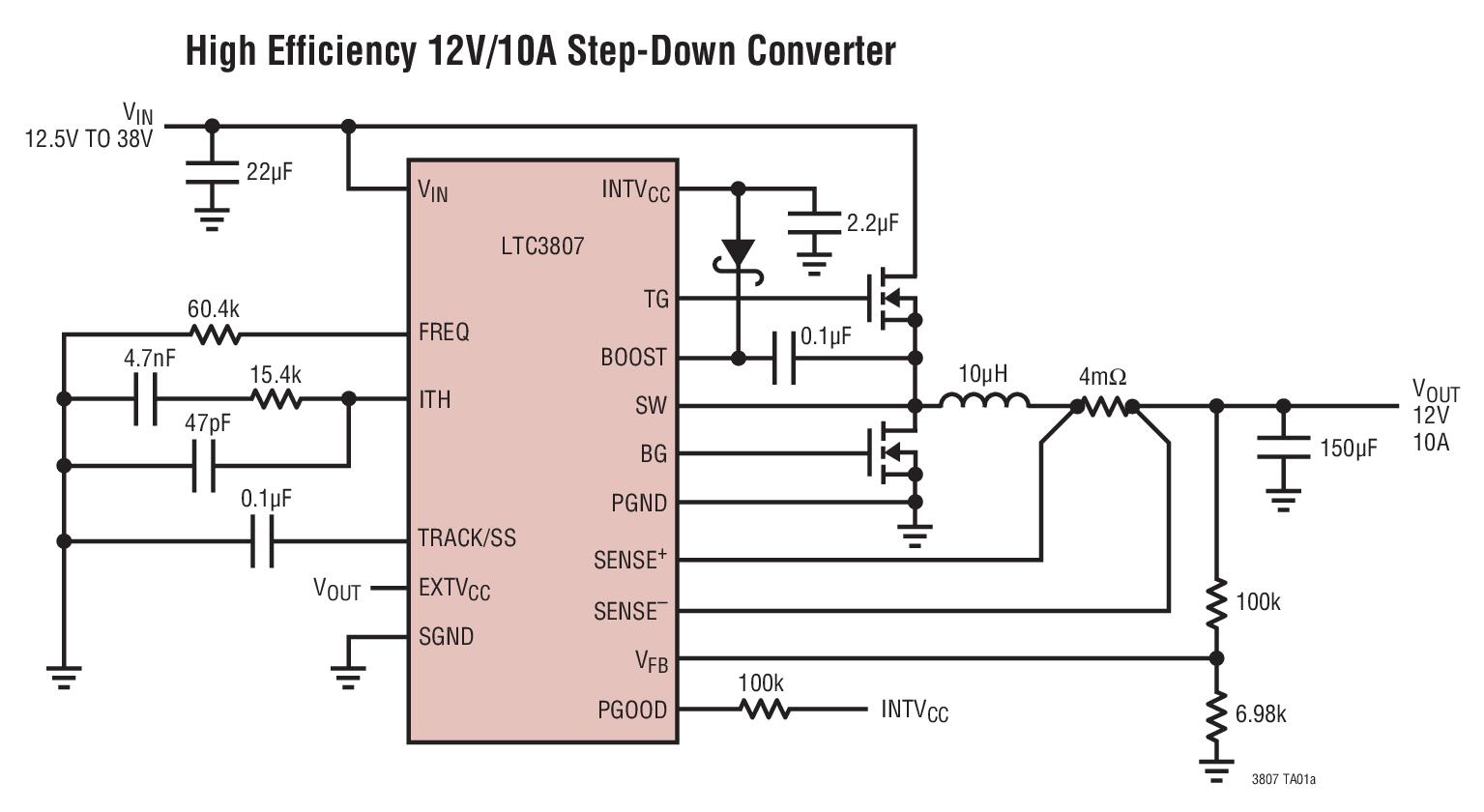

Typical Application for LTC3807 - Low IQ, Synchronous Step-Down Controller with 24V Output Voltage Capability

Referenzdesign unter Verwendung des Teils LTC3807 von Analog Devices

Vergrößern
Bilder 1 / 1

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Für Endprodukte

  • Power Supplies

Beschreibung

  • Typical Application for LTC3807 - Low IQ, Synchronous Step-Down Controller with 24V Output Voltage Capability. The LTC3807 is a high performance step-down switching regulator DC/DC controller that drives an all N-channel synchronous power MOSFET stage

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    12.5 to 38 V
  • Output Voltage
    12 V
  • Output Current
    10 A
  • Topology
    Buck- Synchronous

Empfohlene Bauteile (14)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LTC3807EUDC#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP Tube In den Warenkorb
LTC3807HFE#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP T/R In den Warenkorb
LTC3807IFE#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP T/R In den Warenkorb
LTC3807HFE#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP Tube In den Warenkorb
LTC3807HUDC#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP T/R In den Warenkorb
LTC3807IUDC#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP T/R In den Warenkorb
LTC3807EFE#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP Tube In den Warenkorb
LTC3807IFE#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP Tube In den Warenkorb
LTC3807EUDC#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP T/R In den Warenkorb
LTC3807HUDC#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP Tube In den Warenkorb
LTC3807IUDC#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin QFN EP Tube In den Warenkorb
LTC3807EFE#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 750kHz 20-Pin TSSOP EP T/R In den Warenkorb
