Der LT8228 von Analog Devices ist ein bidirektionaler 100-V-Synchron-Buck- oder Boost-Regler mit konstantem Strom oder konstanter Spannung und unabhängigem Kompensationsnetzwerk.
Die Richtung des Stromflusses wird vom LT8228 automatisch bestimmt oder extern gesteuert. Die Eingangs- und Ausgangsschutz-MOSFETs schützen vor negativen Spannungen, steuern Einschaltströme und sorgen für eine Isolation zwischen den Klemmen unter Fehlerbedingungen wie dem Schalten von MOSFET-Kurzschlüssen. Im Buck-Modus verhindern die Schutz-MOSFETs am V1-Anschluss einen Rückstrom. Im Boost-Modus regulieren dieselben MOSFETs den Einschaltstrom des Ausgangs und schützen sich mit einem Stromkreisunterbrecher mit einstellbarem Timer.
Der LT8228 bietet eine bidirektionale Eingangs- und Ausgangsstrombegrenzung sowie eine unabhängige Stromüberwachung. Durch die fehlertolerante Stromverteilung ohne Master kann jeder LT8228 parallel addiert oder subtrahiert werden, während die Genauigkeit der Stromverteilung erhalten bleibt. Interne und externe Fehlerdiagnose und -meldung sind über die Pins FAULT und REPORT verfügbar. Der LT8228 ist in einem 38-poligen TSSOP-Paket erhältlich.
Anwendungen
- Doppelbatterie-Automobil- und Industriesysteme
- Backup und Stabilisierung des Hochleistungssystems
- Redundante, hochzuverlässige Netzteile „N +1“
- Stromunterbrechungsschutzsystem
Eigenschaften und Vorteile
- Bidirektionale Spannungs- oder Stromregelung
- Bidirektionaler Rückstromschutz
- Schutz vor negativer Ein- und Ausgangsspannung bis –60 V
- Bidirektionale Einschaltstrombegrenzung und Kurzschlussschutz für Boost-Ausgang
- Schaltungs-MOSFET-Kurzschluss-Erkennung und -Schutz
- 10 V Gate-Antrieb
- Breiter Eingangs- und Ausgangsspannungsbereich bis 100 V
- Rückkopplungsspannungstoleranz: ±1,0 % Übertemperatur
- Bidirektionale programmierbare Stromregelung und -überwachung
- Umfangreicher Selbsttest, Diagnose und Fehlerberichterstattung
- Programmierbare feste oder synchronisierbare Schaltfrequenz: 80 kHz bis 600 kHz
- Programmierbarer Softstart und dynamische Strombegrenzung
- Fehlertolerante Masterless-Stromverteilung

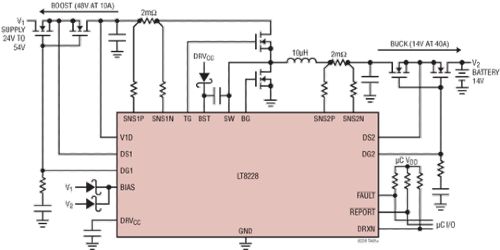

Blockdiagramme und Tabellen
