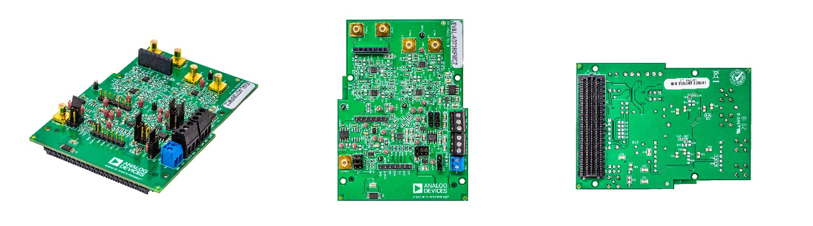

Der AD®7380 und der AD®7381 gehören zu einer Familie Pin-kompatibler 16-Bit‑ und 14-Bit-Analog-Digital-Wandler (A/D-W), die sich durch duale simultane Abtastung, Hochgeschwindigkeit, geringen Stromverbrauch und SAR-Technologie (Successive Approximation Register) auszeichnen. Sie können bei einer Spannungsversorgung von 3,0 V bis 3,6 V betrieben werden und verfügen über Durchsatzraten von bis zu 4 MS/s. Der Analogeingang ist differentiell, akzeptiert eine breite Gleichtakt-Eingangsspannung und wird an der fallenden Flanke des CS abgetastet und umgewandelt.
Alle verwandten Teile anzeigen
Integrierte überabgetastete On-Chip-Bausteine verbessern den dynamischen Bereich und verringern Rauschen bei niedrigen Bandbreiten. Eine gepufferte interne 2,5 V-Referenz ist inklusive. Alternativ kann eine externe Referenz bis zu 3,3 V verwendet werden.
Der Konvertierungsprozess und die Datenerfassung verwenden Standard-Steuereingänge, die für eine korrekte Funktion der Schnittstelle zu den Mikroprozessoren oder digitalen Signalprozessoren (DSP) sorgen. Sie sind durch die Verwendung einer separaten Logikversorgung kompatibel mit 1,8 V‑, 2,5 V‑, und 3,3 V-Schnittstellen.
Der AD®7380 und der AD®7381 sind in einem 16-Leadframe-Chip-Scale-Gehäuse (LFCSP) erhältlich und verfügen über einen Betriebsbereich von −40 °C bis +125 °C.
Produkt-Highlights:
- Duales simultanes Abtasten und Umwandlung mit zwei kompletten A/D-W-Funktionen
- Pin-kompatible Produktfamilie
- Hohe 4 MS/s Durchsatzrate
- Platzsparendes 3 mm × 3 mm-LFCSP-Gehäuse
- Integrierter überabgetasteter Baustein zur Verbesserung des dynamischen Bereichs, zur Verringerung von Rauschen und zur Verringerung von SCLK-Geschwindigkeitsanforderungen
- Differenzielle analoge Eingänge mit großem Gleichtaktbereich
- Kondensator mit geringer Abtastrate verringert die Belastung des Verstärkers
Anwendungen:
- Motorsteuerung-Positionsrückmeldung
- Motorsteuerung-Strommessung
- Sonar
- Stromqualität
- Datenerfassungssysteme
- EDFA-Anwendungen
- I‑ und Q-Demodulation
Eigenschaften und Vorteile:
- 16-Bit/14-Bit-A/D-W-Familie
- Duale simultane Abtastung
- Voll differenzielle analoge Eingänge
- Hohe 4 MS/s-Durchsatz-Konversionsrate
- Typische Störspannungsunterdrückung (SNR)
- On-Chip-Überabtastungsfunktion
- Auflösungswandler-Funktion
- 102,8 dB typische Störspannungsunterdrückung (SNR) mit ×32 OSR
- Max. INL
- 2,5 V interne Referenzspannung bei 10 ppm/°C
- Serielle Hochgeschwindigkeits-Schnittstelle
- Betriebstemperatur: -40 °C bis +125 °C
- LFCSP-Gehäuse mit 16 Anschlussstellen, 3 mm × 3 mm
- Großer Gleichtaktbereich
- Alarmfunktion
Produktlebenszyklus: Empfohlen für neue Designs. Dieses Produkt wurde auf dem Markt eingeführt. Dieses Datenblatt enthält alle endgültigen Spezifikationen und Betriebsbedingungen. Für neue Designs empfiehlt ADI die Verwendung dieser Produkte.
