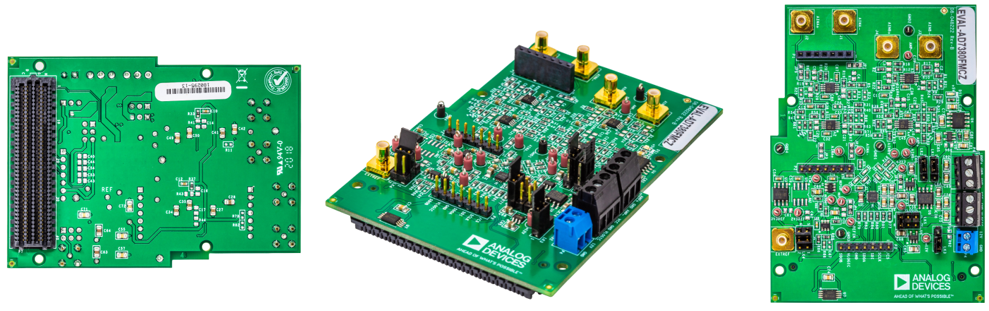

Die Produkte der AD®7380/AD®7381-Familie besteht aus Pin-kompatiblen Geräten mit 16-Bit‑ oder 14-Bit-Auflösung mit dualer simultaner Abtastung, Hochgeschwindigkeit, geringem Stromverbrauch, SAR-Technologie (Successive Approximation Register) und Analog-Digital-Wandlern (A/D-W). Sie können bei einer Spannungsversorgung von 3,0 V bis 3,6 V betrieben werden und verfügen über Durchsatzraten von bis zu 4 MS/s. Die analoge Eingangsart ist differenziell, akzeptiert eine breite Gleichtakt-Eingangsspannung und ist abgenommen und konvertiert an der absteigenden Flanke von CS.
Integrierte überabgetastete On-Chip-Bausteine verbessern den dynamischen Bereich und verringern Rauschen bei niedrigen Bandbreiten. Eine gepufferte interne 2,5 V-Referenz ist inklusive. Alternativ kann eine externe Referenz bis zu 3,3 V verwendet werden.
Der Konvertierungsprozess und die Datenerfassung verwenden Standard-Steuereingänge, die für eine korrekte Funktion der Schnittstelle zu den Mikroprozessoren oder digitalen Signalprozessoren (DSP) sorgen. Sie sind durch die Verwendung einer separaten Logikversorgung kompatibel mit 1,8 V‑, 2,5 V‑, und 3,3 V-Schnittstellen.
Die AD®7380/AD®7381 sind in einem 16-Leadframe-Chip-Scale-Gehäuse (LFCSP) erhältlich mit einem Betriebsbereich von −40 °C bis +125 °C.
Produkt-Highlights:
- Duales simultanes Abtasten und Umwandlung mit zwei kompletten A/D-W-Funktionen
- Pin-kompatible Produktfamilie
- Hohe 4 MS/s Durchsatzrate
- Platzsparendes 3 mm × 3 mm-LFCSP-Gehäuse
- Integrierter überabgetasteter Baustein zur Verbesserung des dynamischen Bereichs, zur Verringerung von Rauschen und zur Verringerung von SCLK-Geschwindigkeitsanforderungen
- Differenzielle analoge Eingänge mit großem Gleichtaktbereich
- Kondensator mit geringer Abtastrate verringert die Belastung des Verstärkers
Anwendungen:
- Motorsteuerung-Positionsrückmeldung
- Motorsteuerung-Strommessung
- Sonar
- Stromqualität
- Datenerfassungssysteme
- EDFA Applications
- I‑ und Q-Demodulation
Eigenschaften und Vorteile:
- 16-bit/14-bit-A/D-W-Familie
- Duale simultane Abtastung
- Voll differenzielle analoge Eingänge
- Hohe 4 MS/s Durchsatz-Konversionsrate
- Typische Störspannungsunterdrückung (SNR)
- 92,5 dB, VREF = 3,3 V extern bei AD7380 (16 Bit)
- 85,4 dB, VREF = 3,3 V extern bei AD7381 (14 Bit)
- On-Chip-Überabtastungsfunktion
- Auflösungswandler-Funktion
- 102,8 dB-Typische Störspannungsunterdrückung (SNR) mit ×32 OSR
- Max. INL
- 2,0 LSBs bei 16 Bit
- 1,0 LSB bei 14 Bit
- 2,5 V-Interne Referenzspannung bei 10 ppm/°C
- Serielle Hochgeschwindigkeits-Schnittstelle
- −40°C bis +125°C Betriebstemperatur
- LFCSP-Gehäuse mit 16 Anschlussstellen, 3 mm × 3 mm
- Großer Gleichtaktbereich
- Alarmfunktion
Produktlebenszyklus: Empfohlen für neue Designs. Dieses Produkt wurde auf dem Markt eingeführt. Dieses Datenblatt beinhaltet alle abschließenden Spezifikationen und Betriebsbedingungen. Für neue Designs empfiehlt ADI die Verwendung dieser Produkte.
