Mikrowellen-Breitband-Synthesizer mit integriertem VCO und einem RF-Ausgangsbereich von 57 MHz bis 14,6 GHz, Fractional-N-Synthesizer, 24-Bit-Fractional-Modulator, präziser Frequenzregelung und programmierbarem Ausgangsleistungspegel.
Der ADF®5610 ist ein Mikrowellen-Breitband-Synthesizer mit einem RF-Ausgangsfrequenzbereich von 57 MHz bis 14,6 GHz, einem Fractional-N-Synthesizer und Integer-N-Synthesizer-Modi, 24-Bit-Fractional-Modulator und einer präzisen Frequenzregelung mit Frequenzfehlern von 0 Hz. Mit seinem integrierten RMS-Jitter von weniger als 40 fs hat der ADF®5610 eine typische Störung des Phasenfrequenzdetektors (PFD) von weniger als -105 dBc und ein normiertes In-Band-Phasengrundrauschen im Hochstrommodus von -232 dBc/Hz (Integer) und -229 dBc/Hz (Fractional) und im normalen Modus -von 229 dBc/Hz (Integer) und -226 dBc/Hz (Fractional). Der ADF®5610 enthält auch einen programmierbaren Teilerausgang (1, 2, 4, 8, 16, 32, 64, 128) sowie ein programmierbares Ausgangsleistungspegel.

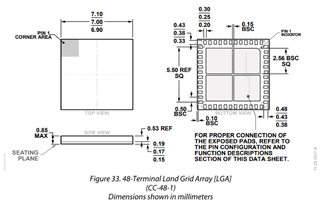

Zeichnungen / Einheit
Haupteigenschaften
- RF-Ausgangsfrequenzbereich von 57 bis 14,6 GHz
- Fractional-N-Synthesizer- und Integer-N-Synthesizer-Modi
- Fractional-24-Bit-Modulator
- RMS-Jitter von weniger als 40 fs
- PFD-Störung von weniger als -105 dBc
Allgemeine Anwendungen
- Militär und Verteidigung
- Testausrüstung
- Takterzeugung
- Drahtlose Infrastruktur
- Satellit und Very Small Aperture Terminal (VSAT)
Evaluationsplatine
JA - Der ADF®5610 kann mit dem bei Analog Devices erhältlichen EVAL-ADF®5610 evaluiert werden.
