Quadband-VCOs mit optimaler Störspannungsunterdrückung (SNR) für Hochleistungsanwendungen von Analog Devices.
Quadband-VCOs sind spezifische Lösungen, die Breitbandfunktionalität ohne Kompromisse beim Phasenrauschen bereitstellen.
● HMC8364*: 18,1 GHz – 26,6 GHz (Bleiteil)
● HMC8362: 11,9 GHz – 18,3 GHz
● HMC8074: 8,3 GHz – 15,2 GHz (veröffentlicht 2019)
Haupteigenschaften und Vorteile
● Breitbandfrequenz von 8,3 bis 26,6 GHz bietet Flexibilität hinsichtlich der Frequenz zur Optimierung der Betriebskosten
● Grundfrequenzen vermeiden subharmonische Modulationen
● Niedriges Phasenrauschen ähnlich Schmalband-VCOs bei gleichzeitiger Bereitstellung einer großen Bandbreite; optimale SNR für Instrumentierung und Hochleistungsanwendungen für militärische Anwendungen
● Niedrigere Abstimmspannung (0,5 bis 13,5 V) vereinfacht das Schleifenfilterdesign im Vergleich zu herkömmlichen Breitband-VCOs
Anwendungen
● Instrumentierung: Elektronische Prüf- und Messgeräte und automatisierte Testgeräte; 5G-Instrumentierung, Signalanalysatoren, VNA, Oszilloskop
● Aerospace and Defense: elektronische Kriegsführung; Milcom; Raketen und Präzisionsmunition; unbemannte Systeme; Radar; Avionik
● Kommunikation: Punkt-zu-Punkt-Mikrowellenfunk

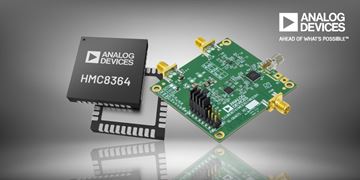

Evaluierungsplatinen
Die HMC8364-, HMC8362- und HMC8074-Familie kann mit den Platinen EV1HMC8364LP6G, EV1HMC8362LP6G und EV1HMC8074LP6G evaluiert werden.

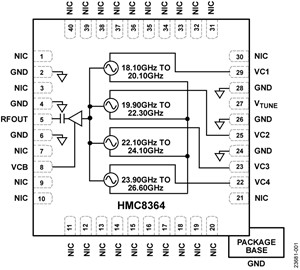

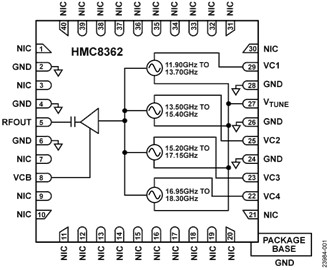

Blockdiagramme und Tabellen
