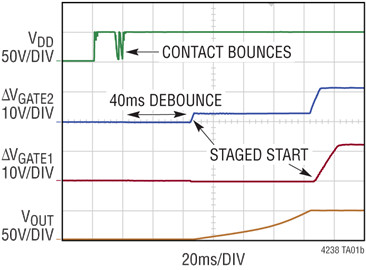

Der LTC4238 ist ein Hot-Swap-Controller für hohe Spannungen und hohe Stromaufnahme, sodass Platinen sicher in spannungsführende Backplanes eingesetzt und sicher aus ihnen entfernt werden können. Der duale Gate-Treiber mit 12 V ist gut für Hochleistungswendungen geeignet, um sichere Betriebsbereiche für parallele MOSFETs freizugeben oder einen 2-stufigen Start zu unterstützen, bei dem zuerst die Lastkapazität geladen wird und anschließend ein Pfad mit niedrigem Einschaltwiderstand zur Last aktiviert wird.
Haupteigenschaften und Vorteile
● Antrieb zweier Gates mit konfigurierbarem parallelen Start in Phasen oder von Einzel-MOSFET-Modi zur Reduzierung der MOSFET-Anforderungen und zur Vereinfachung der MOSFET-Auswahl.
● Nutzung der FET-Bad-Überwachung zur kontinuierlichen Bewertung der MOSFET-Vitalparameter, um die Zuverlässigkeit zu steigern und katastrophale Ausfälle zu verhindern.
● Mehrere parallele LTC4238-Geräte für Designs mit sehr hoher Stromaufnahme (> 3 kW).
Anwendungen
● Kommunikation/5G: Hot-Swap-Backplanes oder -Karten in Computer-/Serveranwendungen mit 12 V, 24 V und 48 V
● Industrieautomatisierung: IPCs, Fertigungs-/Büroautomatisierung, Fahrstuhlsteuerung
● Instrumentierung: ECB für medizinische Apparate, Systeme zur Patientenüberwachung
Evaluierungsplatine
Der LTC4238 kann mit der Platine DC2914A evaluiert werden.

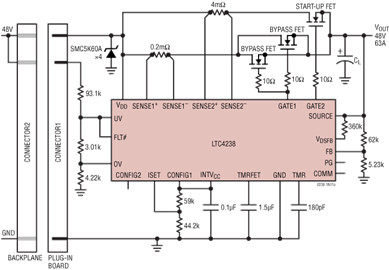

Blockdiagramme und Tabellen
