Die AD402x-Familie von Analog Devices besteht aus präzisen 20-Bit-A/D-W mit hoher Geschwindigkeit, geringem Stromverbrauch und einfacher Versorgung, die auf einer SAR-Architektur basieren. Die Referenzspannung VREF wird extern angelegt und kann unabhängig von der Versorgungsspannung eingestellt werden.
Die Familie verfügt über 3 verschiedene Abtastraten und enthält Funktionen, die die Leistung der Signalkette verringern, die Komplexität der Signalkette senken und eine höhere Kanaldichte ermöglichen.
- AD4020: 1,8 MSPS
- AD4021: 1,0 MSPS
- AD4022: 0,5 MSPS
Easy Drive-Funktionen reduzieren sowohl die Komplexität der Signalkette als auch den Stromverbrauch und ermöglichen gleichzeitig eine höhere Kanaldichte. Der reduzierte Eingangsstrom, insbesondere im High-Z-Modus, in Verbindung mit einer langen Signalerfassungsphase macht einen dedizierten A/D-W-Treiber überflüssig. Easy Drive erweitert den Bereich der Begleitschaltungen, mit denen diese A/D-W angesteuert werden können.
Durch die Komprimierung der Eingangsspanne muss der A/D-W-Treiberverstärker nicht mehr negativ versorgt werden, während der Zugriff auf den gesamten A/D-W-Codebereich erhalten bleibt. Die Eingangsüberspannungsklemme schützt die A/D-W-Eingänge vor Überspannungsereignissen, minimiert Störungen am Referenzstift und macht externe Schutzdioden überflüssig.
Ein schneller Gerätedurchsatz von bis zu 1 MSPS ermöglicht es Benutzern, Hochfrequenzsignale genau zu erfassen und Oversampling-Techniken zu implementieren, um die mit Antialias-Filterdesigns verbundenen Herausforderungen zu verringern. Verringerte Anforderungen an die SPI-Taktrate (Serial Peripheral Interface; serielle Peripherieschnittstelle) reduzieren den Stromverbrauch für digitale Ein-/Ausgänge, erweitern die Optionen für digitale Hosts und vereinfachen das Senden von Daten über die digitale Isolation. Die SPI-kompatible serielle Schnittstelle ist mit 1,8 V-, 2,5 V-, 3 V- und 5 V-Logik kompatibel, indem die separate VIO-Logikversorgung verwendet wird.
Anwendungen
- Automatische Prüfvorrichtungen
- Maschinenautomatisierung
- Medizinische Ausstattung
- Batteriebetriebene Geräte
- Präzisionsdatenerfassungssysteme
- Instrumentierungs- und Steuerungssysteme
Eigenschaften und Vorteile
- Easy Drive
- Stark reduzierter Eingangsrückschlag Eingangsstrom auf 0,5 μA/MSPS reduziert
- Verbesserte Erfassungsphase, ≥77 % der Zykluszeit bei 1 MSPS
- Erste Konvertierung genau, keine Latenz oder Pipeline-Verzögerung
- Komprimierung der Eingangsspanne für den Betrieb mit einer Versorgung
- Die schnelle Konvertierung ermöglicht niedrige SPI-Taktraten
- Der Schutz der Eingangsüberspannungsklemme sinkt bis zu 50 mA
- SPI- / QSPI- / MICROWIRE- / DSP-kompatible serielle Schnittstelle
- Hochleistungs-Differential-Analogeingangsbereich: ± VREF, VREF von 2,4 V bis 5,1 V
- Durchsatz: 1 MSPS
- INL: maximal ± 3,1 ppm
- Garantierte 20-Bit-Codes ohne fehlende Codes
- SNR: 100,5 dB bei fIN = 1 kHz bei VREF = 5 V
- THD: −123 dB bei fIN = 1 kHz, −100 dB bei fIN = 100 kHz
- SINAD: 89,5 dB bei fIN = 500 kHz (siehe Abbildung 17)
- Überabgetasteter Dynamikbereich 104 dB für OSR = 2
131 dB für OSR = 1024 - Energiesparend
- Einzelner 1,8-V-Versorgungsbetrieb mit 1,71 V bis 5,5 V Logikschnittstelle 5,1 mW bei 1 MSPS (nur VDD)

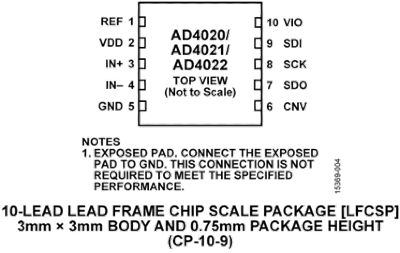

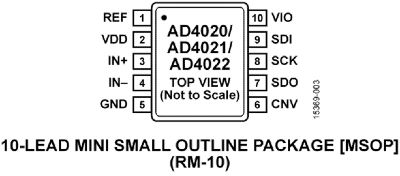

83 μW bei 10 kSPS, 8,3 mW bei 1 MSPS (Gesamtleistung) - 10-Leiter-Pakete: 3 mm × 3 mm LFCSP, 3 mm × 4,90 mm MSOPPin, kompatibel mit der AD4003/AD4007/AD4011-Familie
- Betriebstemperatur: −40 bis +125 °C

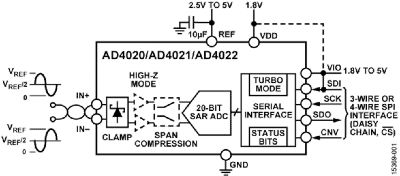

Blockdiagramme und Tabellen
