Der AD74412R von Analog Devices ist eine softwarekonfigurierbare Vierkanal-Ein-/Ausgangslösung für Gebäude- und Prozesssteuerungsanwendungen.
Der AD74412R enthält Funktionen für Analogausgangs-, Analogeingangs-, Digitaleingangs- und Widerstandstemperaturfühler-Messungen (RTD), die in einer Ein-Chip-Lösung mit einer mit der seriellen Schnittstelle (SPI) kompatiblen Schnittstelle integriert sind.
Das Gerät verfügt über einen 16-Bit, Σ-∆-Analog-Digital-Wandler (A/D-W) mit vier konfigurierbaren 13-Bit-Ein-/Ausgabekanälen (D/A-Ws) und einer Reihe von Diagnosefunktionen.
Bezogen auf den AD74412R gibt es mehrere Modi. Diese Modi sind Spannungsausgang, Stromausgang, Spannungseingang, extern gespeister Stromeingang, schleifengespeister Stromeingang, externe RTD-Messung, digitale Eingangslogik und schleifengespeister Digitaleingang.
Der AD74412R verfügt über eine 2,5 V interne Referenzspannung mit hoher Genauigkeit für die D/A-Ws und den A/D-W.
Produkt-Highlights
- Vierkanalige, softwarekonfigurierbare Kanäle.
- Eingebaute Diagnose‑ und Alarmfunktionen.
- Robuste Architektur. Überspannungsprüfung bis ±1 kV gemäß der Norm IEC61000-4-5 an den Ein-/Ausgangsklemmen mit nicht abgeschirmten Kabeln.
Anwendungen
- Gebäudeleitsysteme
- Prozesssteuerung
- Industrielle Automatisierung
Eigenschaften und Vorteile
- Vierkanalige, softwarekonfigurierbare Ein-/Ausgangsschaltung
- Schraubklemme geschützt bis ±40 V
- Leitungsschutzvorrichtungen zum Blockieren der Stromzufuhr von den Schraubklemmen zu den Versorgungen
- Sechs konfigurierbare Modi
- Spannungseingang
- Stromeingang
- Spannungsausgang
- Stromausgang
- Digitaleingang
- RTD-Messung
- Intern mit 16-Bit, Σ-∆-A/D-W mit optionaler 50 Hz und 60 Hz Unterdrückung
- 13-Bit gleichförmige D/A-Ws
- Ladepumpe für echten Nullspannungsausgang
- Interner Temperatursensor mit einer Genauigkeit von 5 °C
- On-Chip-Diagnose einschließlich Erkennung von Unterbrechungen und Kurzschlüssen
- Robuste Architektur
- SPI
- Temperaturbereich: −40 °C to +85 °C
- LFCSP-Gehäuse mit 64 Anschlüssen

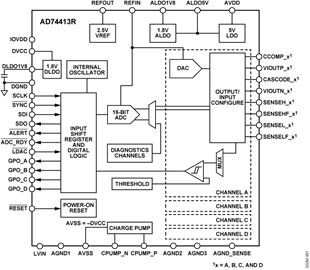

Blockdiagramme und Tabellen
Zugehörige Bewertungstafel
