Die neuen MCUs STM32H723/733, STM32H725/735 und STM32H730 Value-Line basieren auf dem Arm® Cortex®-M7-Kern und arbeiten mit 550 MHz. Dies ist die schnellste verfügbare Kerngeschwindigkeit für MCUs mit integriertem On-Chip-Flash-Speicher für embedded Anwendungen. Diese Singlecore-Bausteine sind mit bis zu 1 MB Flash verfügbar und bieten eine höhere Performance bei niedrigem Preis für kostengünstige Anwendungen.
Diese neue STM32H7-Serie umfasst zwei Gruppen von Produktlinien:
Singlecore-Linien: Der Singlecore-MCU Cortex®-M7 bietet eine hervorragende Leistung bei 550 MHz oder eine einzigartige Kombination aus Leistung und niedrigem Stromverbrauch bei 280 MHz und 34 µA (typ.) im STOP-Modus.
• STM32H723/733: 550 MHz, TFT-LCD, Ethernet, Dual-Octo-SPI mit on-the-fly Decryption
• STM32H725/735: 550 MHz, TFT-LCD, Ethernet, Dual-Octo-SPI mit on-the-fly Decryption, Schaltregler
Value-Linien: Mit 128 KB integriertem Flash-Speicher sind diese STM32H750/B0-MCUs kostengünstige STM32H7-Bausteine.
• STM32H730: 550 MHz, 128 KB Flash, 564 KB RAM, Ethernet, Dual-Quad-SPI, Schaltregler bei einigen Versionen
Übersicht der Produktlinien STM32H733/723/735/725/730
| Cortex®-M7 |
Core, Memories and acceleration • Single core Cortex-M7 550MHz • Flash and RAM acceleration • RAM re-map capability • DP-FPU • 4xDMA Connectivity • 1 x USB2.0 OTG FS/HS • 2xSDMMC • USART, UART, SPI,I2C • 3xCAN (2xFD and 1xTT) • HDMI-CEC • FMC, Dual OctoSPI • Ethernet MAC IEEE1588 • Camera I/F • Analog (comp, AOP) Audio • 4 x I2S + audio PLL • 2 x SAI • 2 x 12-bit DAC • SPDIF-RX Graphic • TRT-LCD controller • Chrom-ART AcceleratorTM Others • Crypto/Hash (*) • Security services : SFI and SBSFU (*) • TRNG • DFSDM • 16 and 32-bit timers • 2 x 16-bit ADC (up to 3.6 Msps) • 1 x 12-bit ADC (up to 5Msps) • Mathematical acceleration • Voltage range 1.62 to 3.6V • SMPS and LDO • Multi power domains |
Product Line | FCPU | SB FLASH (bytes) | RAM (KB) | Power Supply | T° Range |
| STM32H725 and STM32H735 (*) | 550 | Up To 1MB | 564 (incl. 128K DTCM, 432KB Syst + 4K bckup) | SMPS(****) + LDO | Standard 85°C (125°C Optional | ||
| STM32H723 and STM32H733 (*) | 550 | Up To 1MB | 564 (incl. 128K DTCM, 432KB Syst + 4K bckup) | LDO | Standard 85°C | ||
| STM32H730 STM32H730Q
|
550 | 128K | 564 (incl. 128K DTCM, 432KB Syst + 4K bckup) | SMPS(***) + LDO | Standard 85°C |
Diese Bauteile können auch mit Off-Chip-Speicher arbeiten, während sie volle Leistung und Sicherheit gewährleisten. Ihre Leistungskennzahlen von 2778 CoreMark®1 und 1177 DMIPS werden sowohl vom internen als auch vom externen Speicher aus erzielt. Dazu tragen Merkmale wie der Flexible Memory Controller (FMC) und die Octal-SPI-Speicherschnittstelle bei. Dies ermöglicht Entwicklern, sich mit speicherintensiven Anwendungen zu befassen, die einen großen Bildspeicher erfordern – darunter Grafiken und Videos mit hoher Auflösung in Vollfarbe –, um neue Produkte zu entwickeln, die komplexere und immersivere Bedienungen ermöglichen.
Das TouchGFX-Grafik-Framework zur Entwicklung grafischer Benutzerschnittstellen (Erweiterungspaket STM32Cube (X-CUBE-TOUCHGFX) und Programmiertool TouchGFX Designer) sind kostenlos verfügbar.
Fortschrittliche Funktionen auf Basis von KI-Technologie können dank des STM32Cube-Ecosystems und STM32Cube.AI (X-CUBE-AI) entwickelt werden, um neurale Netzwerke zu portieren und maschinelles Sehen über die parallele Kameraschnittstelle zu nutzen. Die Verbindung des STM32H7 mit einem oder mehreren Sensoren ermöglicht darüber hinaus Zustandsüberwachung und andere Machine-Learning-Techniken, was einen höheren Mehrwert des STM32-basierten Produkts bewirkt.
Im Rahmen der STM32Trust-Sicherheitssuite wird Cybersicherheit mit Unterstützung für on-the-fly Decryption (OTFDEC) und Secure Firmware Install (SFI) ergänzt. OTFDEC ermöglicht die Ausführung von verschlüsseltem Code von externem Speicher aus. Mithilfe von SFI können OEMs überall in der Welt Standardprodukte bestellen, die nur mit verschlüsseltem Code programmiert werden dürfen. Diese beiden Lösungen bieten effektiven Schutz für das geistige Eigentum von OEMs im Flash-Speicher. Vorgefertigte Sicherheitsfunktionen umfassen die Unterstützung für sicheres Booten, symmetrische Verschlüsselung (durch die Hardware- oder Software-Bibliothek) und die Bereitstellung von kryptografischen Schlüsseln. Asymmetrische Verschlüsselung (durch die Software-Bibliothek) ist ebenfalls verfügbar. Die kryptografische Verarbeitung erfolgt über einen Zufallszahlengenerator, Hardware-Beschleunigung für AES-128-, AES-192- und AES-256-Verschlüsselung und Unterstützung für GCM und CCM, Triple DES und Hash-Algorithmen (MD5, SHA-1 and SHA-2).
Verschiedene zusätzliche Funktionen bieten wichtige Vorteile für industrielle Anwendungen. Einer davon ist ein integrierter Schaltregler, der Beschränkungen hinsichtlich der Verlustleistung vermeidet, um den Betrieb bei erweiterten Temperaturen von bis zu 125 °C zu ermöglichen. Darüber hinaus wird eine hohe Robustheit durch Fehlerkorrektur (Error Correction, ECC) für alle Speicher bereitgestellt.

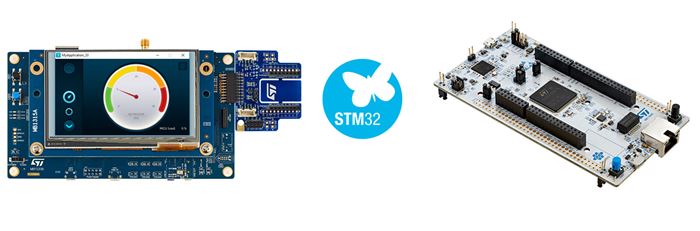

Für flexibles Prototyping und für Demonstrationen kann das Discovery-Kit für STM32H735G-DK genutzt werden, während die Platine NUCLEO-H723ZG Nucleo-144 eine kostengünstige Option für die schnelle Prototypenentwicklung und für Proof-of-Concept-Modelle bietet. Die neuesten STM32H7-MCUs werden auch in dem STM32Cube-Ecosystem unterstützt. Diese umfasst Tools, embedded Software und Middleware einschließlich Grafikbibliotheken, Kommunikations-Stacks und Beispielen für Anwendungscode wie beispielsweise Motorsteuerung, KI und erweiterte Sicherheit.
